Pourquoi optimiser le processus de nettoyage et de cuisson de la poudre d'argent ?
La poudre d'argent est largement utilisée dans les domaines électroniques et électriques, et ses particules ultrafines nécessitent une distribution granulométrique et une morphologie contrôlées lors de la fabrication. Le processus traditionnel présente les problèmes suivants :
1. Nettoyage incomplet : Les impuretés résiduelles peuvent affecter les propriétés électriques de la poudre d'argent.
2. Cuisson inégale : le processus de cuisson à haute température entraîne facilement une agglomération ou une augmentation de la taille des particules, ce qui affecte la qualité du produit final.
En optimisant le réactif de nettoyage et la température de cuisson, ces inconvénients peuvent être surmontés et une poudre d'argent ultrafine de haute qualité peut être préparée.
Méthodologie de recherche et plan d’optimisation
Processus de préparation de la poudre d'argent
- Matières premières et instruments : Choisissez un lingot d'argent de haute pureté , préparez une solution de nitrate d'argent et réduisez-la en poudre d'argent par la méthode de réduction de l'hydrazine hydratée.
Réactifs de nettoyage : pour réduire les résidus d'impuretés, utilisez plusieurs fois de l'eau déionisée, de l'acide oléique d'éthanol anhydre et d'autres réactifs .
- Conditions de cuisson : Utiliser un four ordinaire et sous vide pour cuire la poudre d'argent à différentes températures.
conception expérimentale
Neuf schémas de combinaison de nettoyage et de cuisson différents (voir tableau 1) ont été utilisés dans l'étude pour étudier les effets des réactifs de nettoyage et des températures de cuisson sur les propriétés des poudres d'argent, respectivement.
Tableau 1 Différents plans de nettoyage et de cuisson
|
Conditions
Plan |
Réactifs de nettoyage |
Types de fours |
Températures de cuisson ℃ |
| 1 |
Eau désionisée |
Normale |
150 |
| 2 |
Eau désionisée |
Vide |
150 |
| 3 |
Éthanol anhydre |
Vide |
50 |
| 4 |
Éthanol anhydre |
Vide |
100 |
| 5 |
Éthanol anhydre |
Vide |
150 |
| 6 |
Éthanol anhydre |
Vide |
200 |
| 7 |
Éthanol anhydre |
Vide |
250 |
| 8 |
Eau désionisée |
Vide |
100 |
| 9 |
Éthanol anhydre + acide oléique |
Vide |
100 |
|
|
|

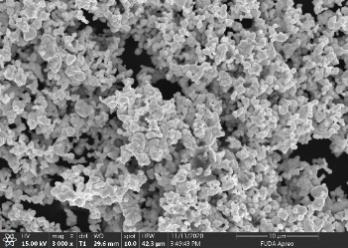

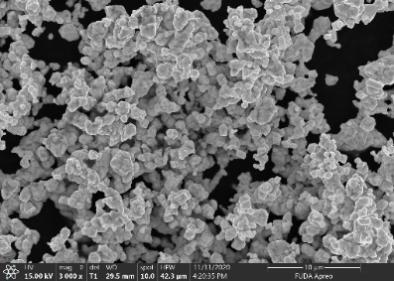

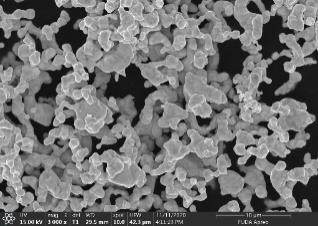

| Plan 1 |
Plan 2 |
Plan 3 |
|
|
|

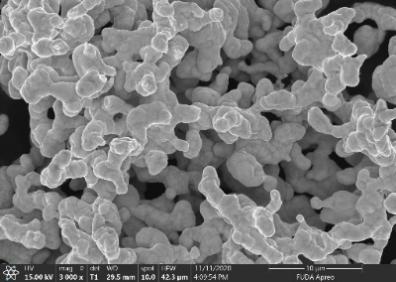

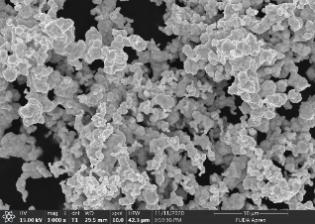

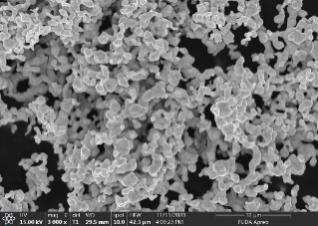

| Plan 4 |
Plan 5 |
Plan 6 |
|
|
|

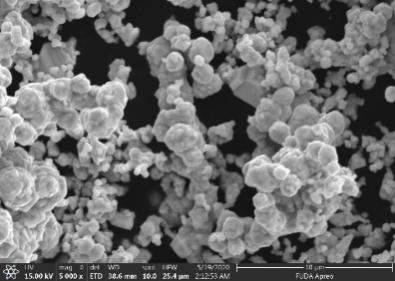

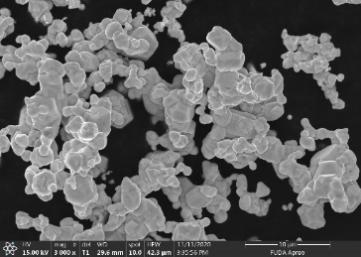

| Plan 7 |
Plan 8 |
Plan 9 |
Principales conclusions et analyses
L'effet de la température de cuisson sur la taille des particules de poudre d'argent
- À mesure que la température de séchage augmente, les particules de poudre d'argent deviennent progressivement plus grosses. En effet, la température élevée renforce l’activité des atomes à la surface des particules et favorise la diffusion et l’agglomération entre les particules.
- Il est recommandé que la température de cuisson ne dépasse pas 100°C pour garantir la stabilité de la morphologie des particules.
Sélection de réactifs de nettoyage
- Les poudres d'argent nettoyées à l'éthanol anhydre puis cuites ont une granulométrie plus petite que celles nettoyées à l'eau déminéralisée. Cela est dû au fait que la faible tension superficielle de l’éthanol anhydre réduit les forces capillaires entre les particules, réduisant ainsi le risque d’agglomération.
- Le réactif de nettoyage se mélange à l'acide oléique ajouté pour former une couche protectrice sur la surface de la poudre d'argent, ce qui réduit considérablement l'agglomération électrostatique lors du tamisage et facilite le mélange de la poudre d'argent avec d'autres poudres métalliques lors du traitement ultérieur.
Analyse de la densité apparente et de la taille des particules
- Dans les conditions du même réactif de nettoyage, la densité et la taille des particules de la poudre d'argent cuite à basse température sont plus petites ; la cuisson à haute température entraîne une augmentation de la densité et de la taille des particules.
- Ensemble, la combinaison d'un four à vide et d'une solution anhydre d'éthanol et d'acide oléique peut produire une poudre d'argent de haute qualité avec une distribution granulométrique uniforme et une densité apparente modérée.
Valeurs de densité apparente et de granulométrie moyenne des poudres d'argent préparées par différents procédés de lavage et de cuisson
Plan de conditions |
Densité apparente g/cm 3 |
Taille moyenne des particules
μm |
| 1 |
0,91 |
3,48 |
| 2 |
0,89 |
3.38 |
| 3 |
0,75 |
2.13 |
| 4 |
0,75 |
2.22 |
| 5 |
0,78 |
2,95 |
| 6 |
0,84 |
3.35 |
| 7 |
0,91 |
3,97 |
| 8 |
0,82 |
2,75 |
| 9 |
0,72 |
2.22 |
Applications pratiques et perspectives d'avenir
Le processus optimisé de préparation de poudre d'argent peut améliorer considérablement les performances des contacts électriques à base d'argent :
1. Organisation métallographique plus homogène : évite l'agglomération des particules et assure la conductivité électrique et la stabilité.
2. Efficacité de traitement plus élevée : réduisez le problème de l’agrégation électrostatique et améliorez la fluidité et le mélange de la poudre.
3. Gamme d'applications plus large : peut être appliqué à la production d'appareils électroniques de haute précision et de matériaux de contact électrique.
Les futures orientations de recherche pourraient se concentrer sur le développement de réactifs de nettoyage plus respectueux de l’environnement et plus efficaces, ainsi que sur l’automatisation accrue du processus de cuisson afin d’améliorer l’échelle et la stabilité de la production de poudre d’argent. L'optimisation du processus de nettoyage et de cuisson de la poudre d'argent constitue non seulement une avancée majeure dans la science des matériaux, mais constitue également un soutien important à l'application industrielle de matériaux de contact électrique haute performance. Si vous avez des questions sur le processus de préparation de la poudre d'argent, n'hésitez pas à nous contacter.
