Les tests traditionnels des matériaux de contact électrique sont généralement effectués par échantillonnage, où seules la tête et la queue de l'ensemble du fil ou de la bande sont testées. Cependant, cette approche tend à négliger d’éventuels défauts dans la section médiane. Afin d'évaluer les performances des matériaux de manière plus complète, Fudar Alloy Materials propose une nouvelle méthode basée sur la détection de résistance continue pour réaliser une inspection et une évaluation complètes de la fiabilité des matériaux de contact électrique.
Comment fonctionne la détection de résistance continue
La détection de résistance continue repose sur le concept de base selon lequel les propriétés physiques d'un matériau en contact électrique (par exemple la densité et l'homogénéité de sa composition) ont un impact direct sur sa résistance. Plus précisément, lorsqu’un matériau a une densité élevée et une composition uniforme, la résistance est plus faible et plus uniformément répartie ; à l’inverse, s’il y a des vides, des défauts ou des fluctuations de densité au sein du matériau, la résistance augmentera en conséquence.
En surveillant les changements de résistance sur une longueur spécifique de fil ou de bande en temps réel, la détection de résistance continue peut déterminer avec précision l'homogénéité et l'intégrité d'un matériau. Cette méthode permet des tests non destructifs, éliminant le besoin d'opérations destructives associées aux tests traditionnels, et est plus adaptée au processus de production de matériaux de contact électrique de grande valeur tels que
les alliages d'argent .

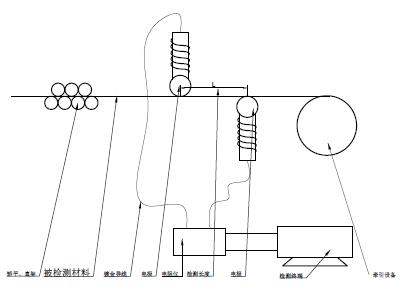

Diagramme de détection de résistance continue
Principales étapes du test :
1. Redressage du matériau et disposition des électrodes : Tout d'abord, le matériau testé (bande ou fil) est soumis à une opération de nivellement pour garantir la rectitude du matériau. Ensuite, le matériau passe à travers une électrode à rouleau spéciale et la résistance du matériau est détectée en temps réel à l'aide de l'électrode.
2. Détection de résistance : les électrodes sont connectées au terminal d'analyse de données via un compteur de résistance de haute précision et enregistrent en continu la valeur de résistance du matériau à chaque position. Le système d'analyse affiche visuellement les changements de résistance via le traçage des données et effectue en même temps des analyses telles que la variance et la valeur moyenne. Lorsque la valeur de résistance dépasse le seuil défini, le système émet automatiquement une alarme.
3. Contrôle de la température : afin d'éviter l'augmentation de la température induite par le frottement affectant la précision de la mesure, l'électrode à rouleau est maintenue à une température constante par l'eau de refroidissement, garantissant ainsi la précision de la détection de la résistance.
4. Analyse des données : Toute fluctuation anormale de résistance pendant la mesure peut indiquer un problème de densité, de composition ou de structure du matériau. Par exemple, les fluctuations au centre du matériau peuvent être liées à des incohérences structurelles internes, tandis que les différences de résistance entre la tête et la queue peuvent être provoquées par des changements de densité ou des vides dans le processus d'extrusion.
Avantages techniques : de l'échantillonnage à l'innovation en matière d'inspection complète
1. Précision d'inspection améliorée : alors que les méthodes d'échantillonnage traditionnelles ont tendance à passer à côté des défauts cachés du matériau, la mesure continue de la résistance peut inspecter l'intégralité du fil en temps réel, évitant ainsi les limites de l'échantillonnage.
2. Tests non destructifs : par rapport aux méthodes traditionnelles qui nécessitent la découpe d'échantillons, la détection continue de la résistance permet de protéger l'intégrité des matériaux grâce à des tests non destructifs, particulièrement adaptés aux matériaux coûteux tels que les alliages d'argent.
3. Large gamme d'applications : la méthode n'est pas seulement applicable aux matériaux de contact électrique courants tels que AgSnO2, mais peut également être étendue à d'autres types d'alliages de contact électrique pour fournir un moyen plus efficace d'évaluer la qualité des matériaux dans le processus de production. .
Résultats expérimentaux et validation
Notre équipe de recherche a appliqué cette méthode de test aux tests de fils des matériaux de contact électrique AgSnO
2 et a constaté qu'il existe une densité inégale entre la tête et la queue du matériau, ce qui entraîne des fluctuations significatives de la résistance. Un examen plus approfondi de l'organisation métallographique du matériau a confirmé l'exactitude des problèmes révélés par la méthode de détection de résistance continue. Ce résultat montre que la méthode peut identifier efficacement les défauts potentiels dans le processus de production, fournissant des données pour soutenir l'optimisation du processus de production et l'amélioration de la qualité du produit.

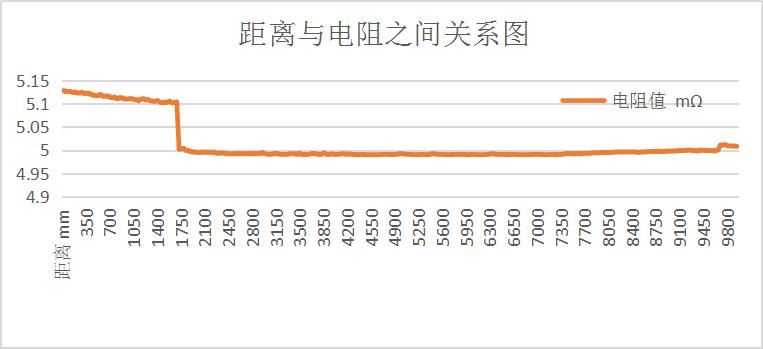

Graphique de distance en fonction de la résistance

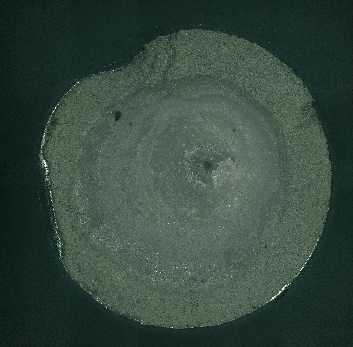

Métallographie des matériaux extrudés en fin de rupture de retrait

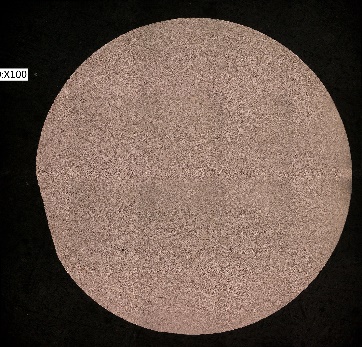

Métallographique de la tête du matériau extrudé

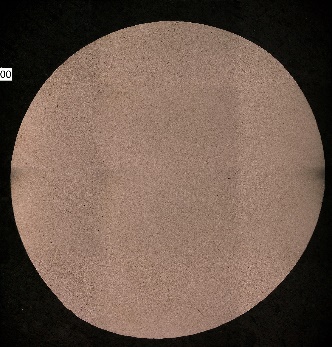

Métallographie de la partie centrale du matériau extrudé
Conclusion
L’application réussie de la méthode de détection de résistance continue marque une avancée majeure dans la technologie de test des matériaux de contact électrique. Il améliore non seulement l'exhaustivité et l'exactitude de l'évaluation des propriétés des matériaux, mais effectue également des tests non destructifs du matériau tout au long du processus. Cette méthode devrait être plus largement utilisée dans la production future de matériaux, apportant ainsi un soutien important à l’amélioration de la stabilité et de la durée de vie des équipements électriques. Pour plus d'informations sur les solutions Fudar, ou pour planifier une consultation avec nos experts, n'hésitez pas à nous contacter.
